わが愛しのオーディオコンポーネント YAMAHA GT-2000LトーンアームYA-39 2006.03.18公開！ |
|
|
ここでは、GT-2000Lに標準搭載されているトーンアームYA-39の近影をご紹介しよう。ただ、このYA-39は種々の改造を加えているので、オリジナルとは微妙に異なっている。改造箇所は、アーム内配線、フォノケーブル、アーム垂直方向高さ調整ノブ。
|
|
 |
|

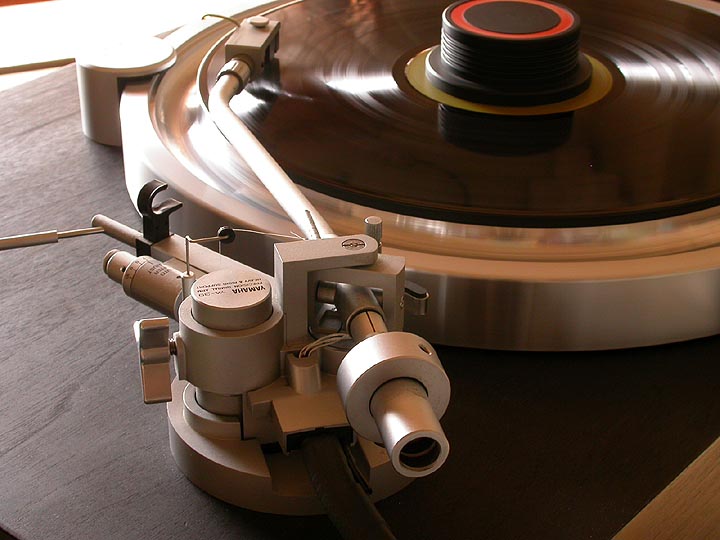

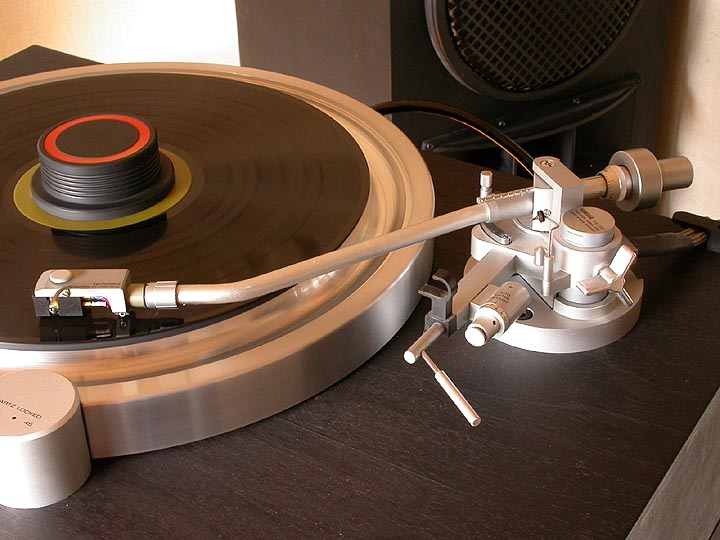

| GT-2000Lのトーンアームには、YA-39という型番がある。GT-2000とGT-2000Lは、いずれも同じYA-39を搭載している。 | |
 |
|
| アームパイプはアルミ製。アルマイト仕上げではなく、銀色塗装総仕上げ。 | |
 |
|
| YA-39はJ字アームである。YA-39とは別に、GT-2000シリーズ用別売りアームとして、YSA-1というものもあった。YSA-1はストレートアーム。YSA-1は無論、YA-39単体もヤフオクなどでたまに見かける。現在でも引く手数多の人気アームである。 | |
 |
|

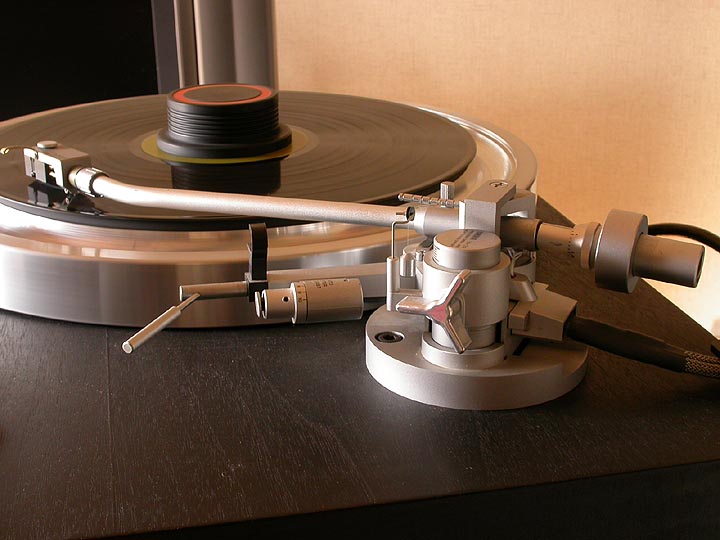

| トーンアームを後方から望む。 | |
 |
|

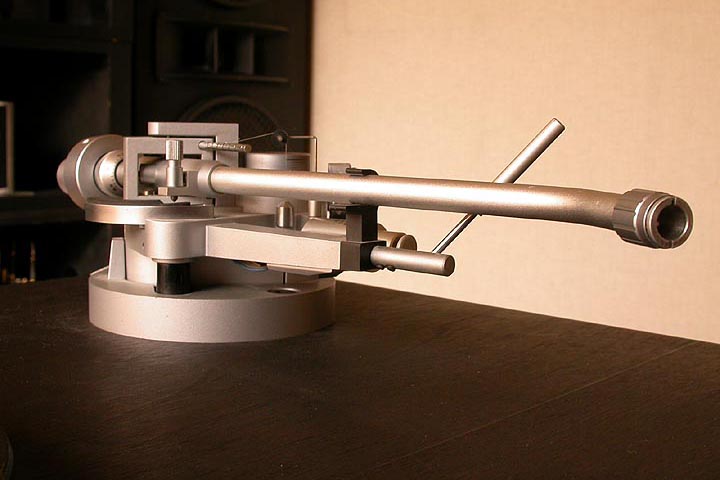

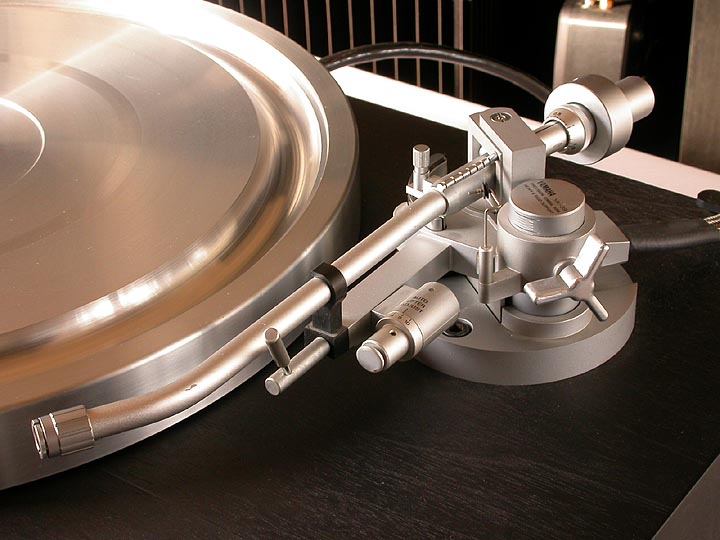

| YA-39からシェルを外した状態。うーん、重厚で美しいなぁ。オーディオの再生装置の中でも、トーンアームは機能美の最たるものである。 | |
 |
|

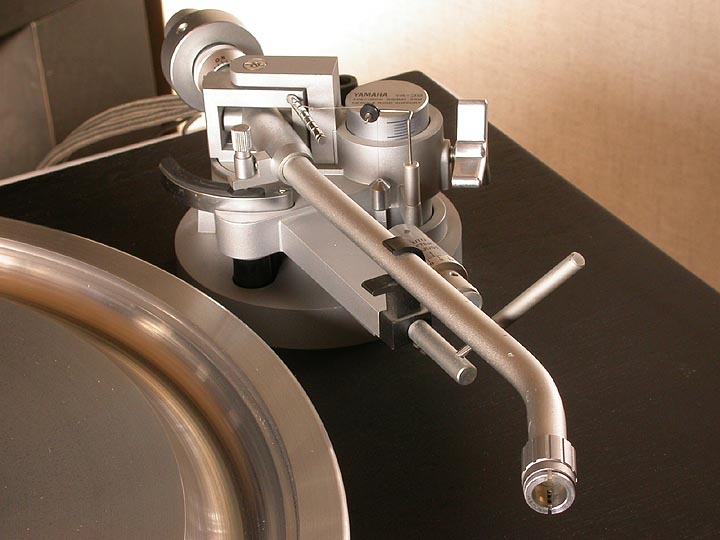

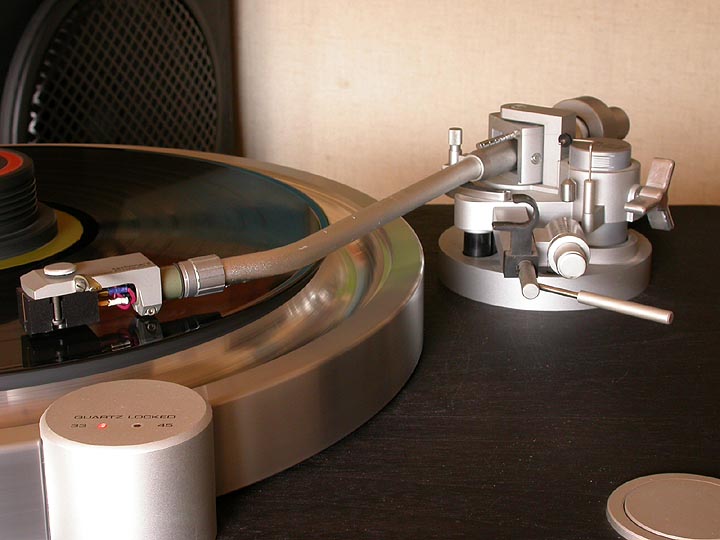

| 別方向から望む。余談だが、下位機種GT-1000/GT-750のアームも、YA-39とよく似ている。しかし、細部が微妙に異なっている。 | |
 |
|
| YA-39アームを横から。YA-39の最長部分は310mm。YA-39の高さは最大75mm。（手動アームリフターを除く）アームパイプ径はφ9.5mm。 | |
 |
|

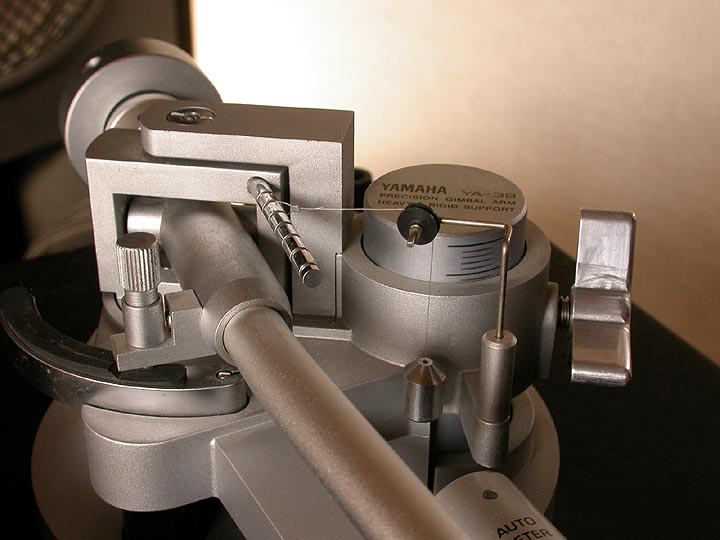

| インサイドフォースキャンセラーの状態。釣り糸のような糸の先に錘がぶら下がっている、それがインサイドフォースキャンセラー。アームが内周に近づくにつれ、アームはテーブル中心に引っ張られる。それをインサイドフォースという。一部特殊なアームは除くとして、インサイドフォースは大部分のアームにおいて大なり小なり発生する現象。その力をキャンセルするための機構が、インサイドフォースキャンセラーである。ま、インサイドフォースキャンセラーを機能させなくても、アームの動きに支障を来す事はほとんどない。 | |
 |
|

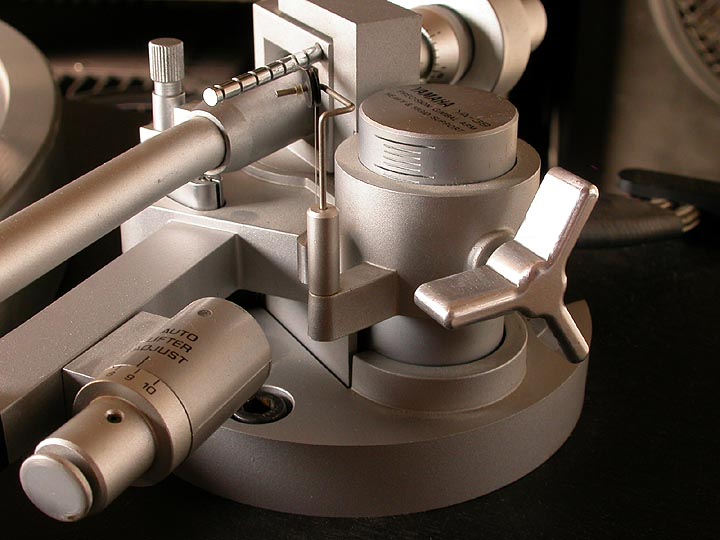

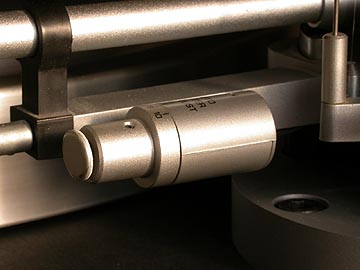

| さらにアップ。手前の目盛り入りの円筒形パーツはオートアームリフター。先端にはレゾナンスチップを貼付けている。効果はわからん。 | |
 |
|

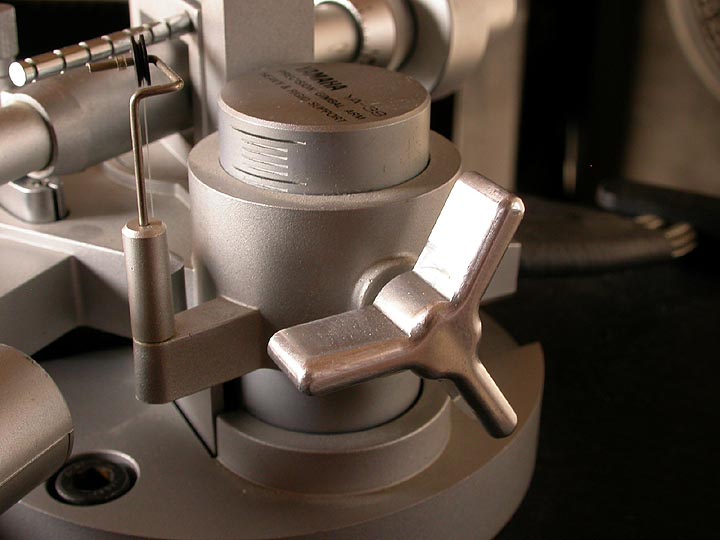

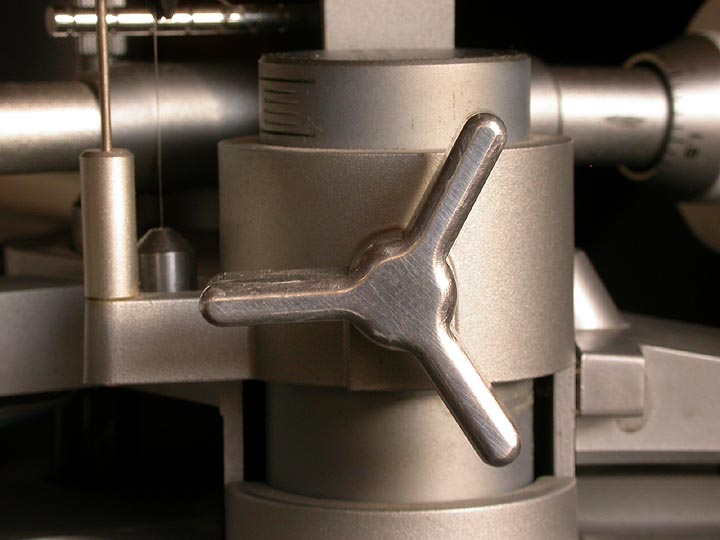

| アームの高さ調整機構。銀色に輝く高さ調整ノブ。実はこれ、オーディオみじんこの愛読者S氏の手によるもの。金属加工のプロ。だからこそ、出来る技だ。 | |
 |
|
| オリジナルでは横一文字のノブだったが、S氏製作のノブは三つ菱型。アルミからの削り出し。 | |
 |
 |

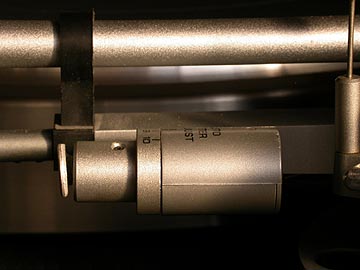

| 初代GT-2000では、オートアームリフターが別売りだったのに対し、後継のGT-2000Lではオートアームリフターが標準装備となった。よって、ここで紹介するYA-39はオートアームリフター装着タイプである。 | |
 |
 |

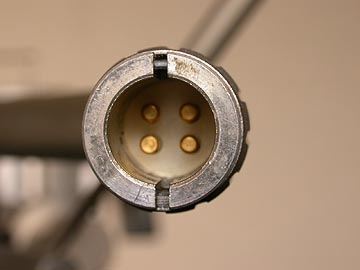

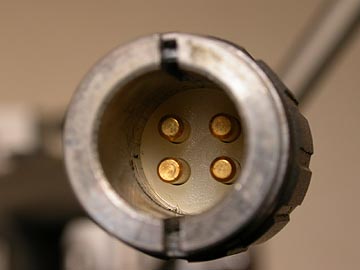

| アーム先端の接点ピン。4カ所の接点が確認出来る。 | |
 |
 |

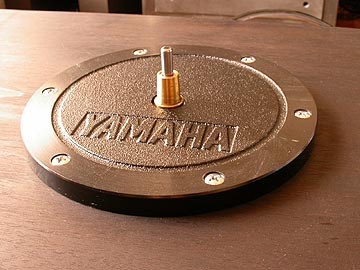

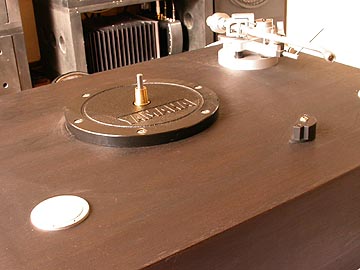

| ターンテーブルを外すと、鋼鉄製の円盤があり、大きなネジで固定されている。この円盤を外すと、 DDモーターが表れる。今回は残念ながらモーター内部の撮影には至らなかった。 | |
|
|
|
