YAMAHA GT-2000LトーンアームYA-39内部配線交換
2006.03.18公開！
トーンアーム内部配線交換は下手をするとアームお釈迦にする危険性大であり、相当の覚悟を持っておこなわなければならない改造だ。難易度が高い作業なのでお勧めはできない。実は、この改造、初回の改造によってアーム先端に不具合が生じた。ハンダの熱を掛けすぎて、アーム接点ピンのバネ機構がおかしくなってしまったのだ。その後、アーム先端パーツを探し、やり直している。２度目の改造はうまく行き、現在はすこぶる快調である。
改造のやり直しはあったものの、内部配線の交換は相当効果がある。GT-2000Lオリジナルでも優秀なプレーヤーだったが、YA-39の内配線交換で2レベルはアップした感じだ。

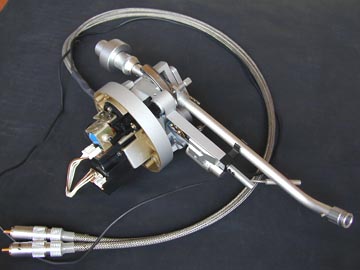

改造に際し、GT-2000Lを改めて観察してみた。キャビネットは重厚な積層合板で構成され、極めて強固。同機の総重量は28kg。キャビネット部分で20kg弱を有している。積層合板による重厚なキャビネットはヤマハのお家芸。さすがは、家具なども生産するメーカーだと感心する。ただ、アームのベース部分の構成パーツはプラスチック製。ベース部分も、アームパイプと同様、銀色に塗られているため、外見では分りにくい。アームを外してみるとプラスチックだと分る。プラスチックが悪いと断定するのも焦燥だが、ここをもう少し剛性のあるもの、例えばアルミや真鍮で構成すれば、GT-2000の音質はさらに向上するのではないかと思われた。実際、GT-2000のカスタムパーツ製造で有名なY31projectでは、以前、GT-2000トーンアームの砲金製ベースを受注製造していたことがある。
それはさておき、このページでは、私が執り行ったトーンアーム内部配線の交換をご紹介する。

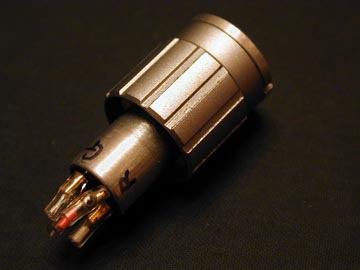

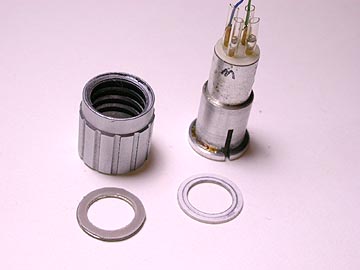

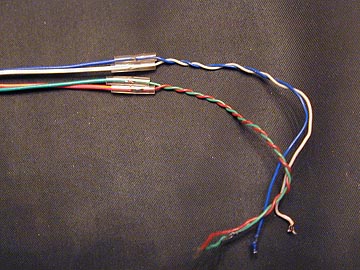

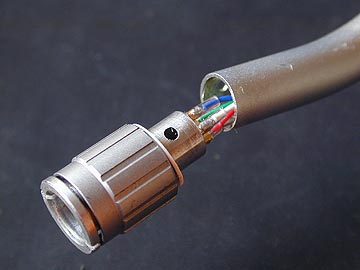

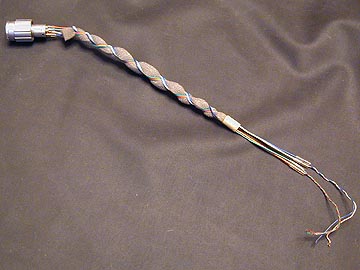

右はアームの先端パーツを外しかけたところ。内部配線が垣間見える。赤/緑/白/青の４本が確認出来る。赤=Rch+/緑=Rch-/白=Lch+/青Lch-である。

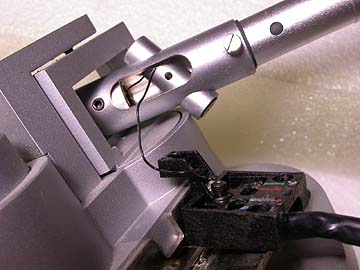

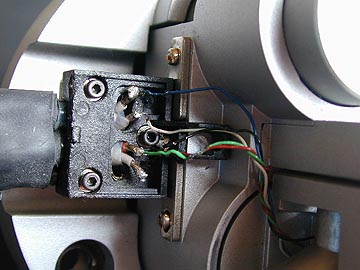

右はアームから延びるアース配線。黒くて細い線がそれ。このひょろひょろとした線はアームなどの金属部分のアースを落とすための配線である。この線はケーブル取り付け台座に組み込まれている金属パーツにハンダ付けされている。この金属パーツからは、さらに太いアース線が延びている。
アームから出ている極細アース線が切れてしまうと、レコードの再生音はノイズだらけになってしまう。実際、今回の改造後、レコードを再生してみると、ノイズだらけに。原因を調べてみると、アース線が断線していたのだ。アームパイプなどの金属パーツから発生する静電誘導ノイズが逃げ場所を失って信号伝送線に飛び移ってきたのだ。アース線をきちんとハンダ付けし直すと、ばっちり。ノイズが消えた。金属の電位を一定に保つ事の効能、その影響力の凄さを思い知った次第である。ミリボルト単位の微弱な電圧を扱うレコードプレーヤーの場合、金属パーツのアース線は極めて重要である。MMよりMCの方がさらに過敏だというのも、自分でやってみて実感した。MMとMCでは出力電圧が一桁違うので、当たり前と言えば当たり前だが。

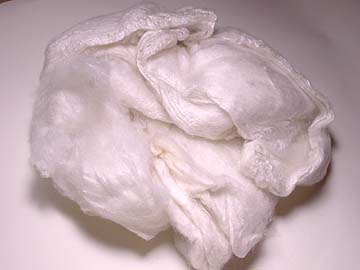

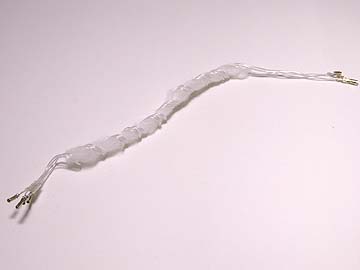

右は絹の綿。真綿と呼ばれるものだ。何匹の蚕さんが犠牲になったのだろうか。正確に言うと、これは帽子真綿と呼ばれるものだ。手でほぐしていけばふわふわとした綿状になる。オーディオ界では、アコリバのピュアシルクアブソーバーPSA-100が有名だが、それと同じものだ。重量単価的にはアコリバの1/5ほどだったと記憶している。銀座の手芸店で購入。なお、今月、コイズミ無線でも真綿を扱い始めた。ベージュ色でシート状の真綿である。袋真綿という名称で売られている。コイズミ無線で扱う真綿はスピーカーエンクロージュアの吸音材用途だが、その他にも様々な利用価値がある。シート状になっているが、ほぐせばPSA-100のように綿状になる。

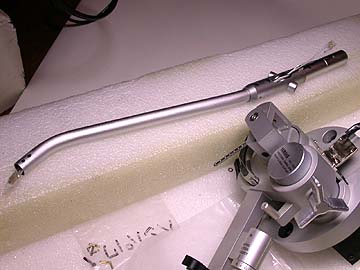

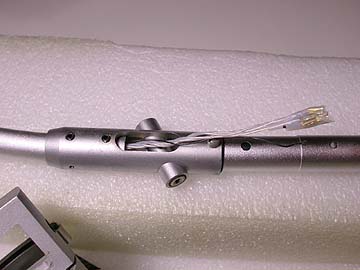

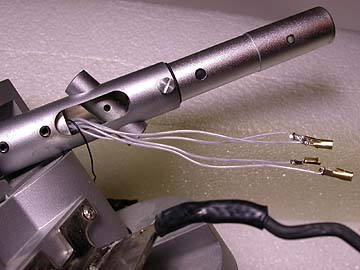

右上はアームパイプに内部配線を挿入しているところ。YA-39トーンアーム本体からアームパイプを取り外して作業している。

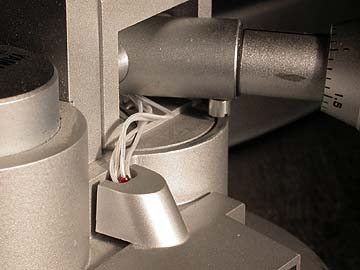

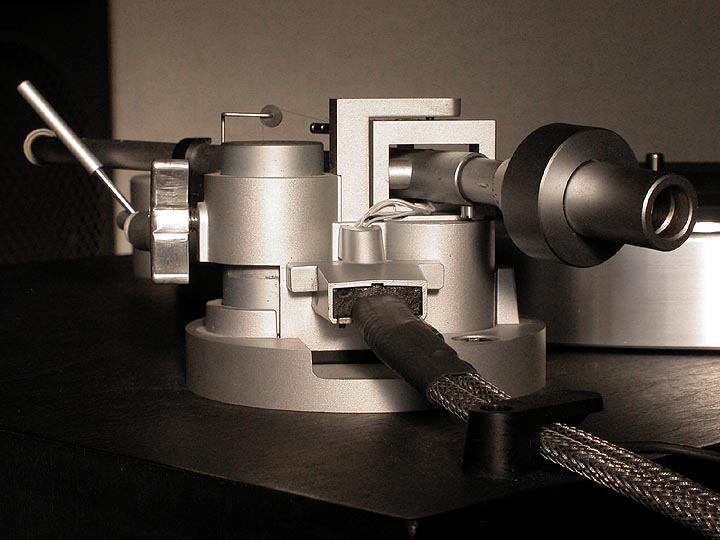

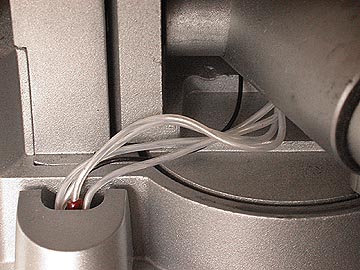

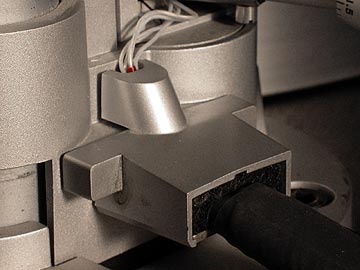

右は配線処理後にカバーを装着した状態。これにて内部配線の交換作業は終了！

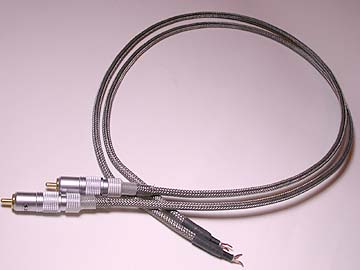

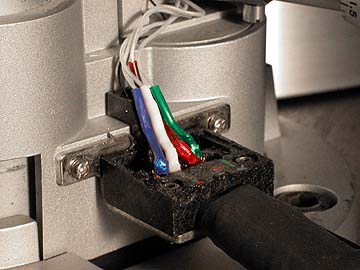

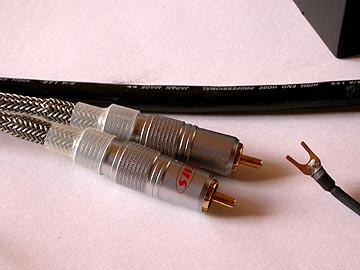

実は、この配線行程において、少々トラブった。当初は、オーグ先端に端子を仲介した状態で、RCAケーブルにハンダ付けした。しかしながら、この端子を仲介させると、接合部がコブ状になり、カバーがうまく収まらないことが発覚。よって、端子を取り外して、オーグ単線とRCAケーブルの導体を直接ハンダ付けしなおした。

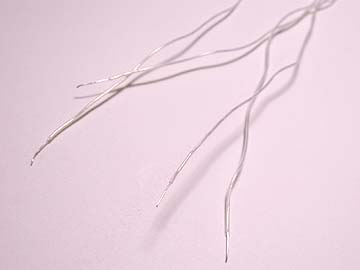

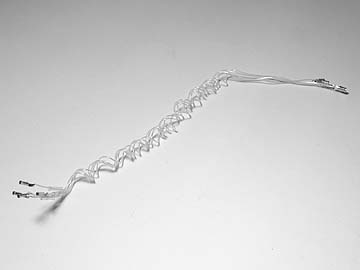

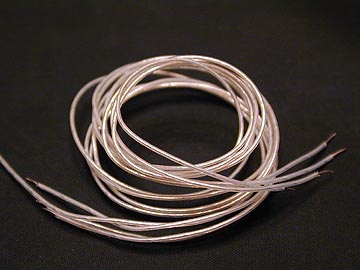

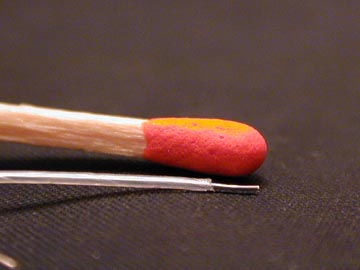

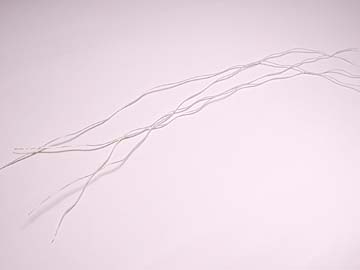

なお、これら一連の作業において、オーグラインの端末が度々折れた。被服除去のためにカッターで切れ目を入れるのだが、その際、オーグ導体に傷が付き、それが原因で折れてしまうのだ。私の技術の未熟なのだが、極細線のテフロン被服除去は難しい。なんせ、φ0.3mmの極細単線である。ちょっと力を入れすぎただけでポロリと折れる。それと、テフロン被服は頑丈なので、PVC被服を除去するようにはいかないのだ。このくらいの極細線だと、適合するワイヤーストリッパーも見当たらない。最終的には、カッターで端末被服を軽くなぞる程度にして、さらにライターの火で軽くあぶる。熱で被服を柔らかくしてから、丁寧かつ素早く被服を手で引っこ抜く。こんな手法を編み出した。細い配線材の被服除去は慎重にね。
ただし、この改造例を真似て失敗しても、私は保証できない。下手をするとアーム自体を壊しかねないので、あまりお勧めは出来ないのだ。現行品のアームなら、壊してもメーカー修理してくれるかもしれない。しかし、単体トーンアームやレコードプレーヤーの多くは、絶版品である。壊してしまったら、代替パーツの入手は極めて困難。実際、この改造例でも、ハンダの熱でアーム接点に不具合が生じ、その代替パーツの入手には相当な時間と労力を費やした。
どうしてもやりたい場合、撚り線のほうが無難だ。作業性を鑑みてのことである。アーム内部配線向きの極細撚線はオヤイデ電気で揃う。モガミ2706、2706 UL 758 STYLE 1571 AWG36、2重絹巻純銀線 7/0.1、潤工社純銀ポーラス線 14/0.05、潤工社純銀ポーラス線 27/0.1がある。
おそるおそるレコード再生してみると、ちゃんとレコード盤の最後まで問題なく再生出来た。アームのトレースに影響はないようである。トーンアーム内部配線の交換によって、GT-2000L改のレコード再生は一挙にレベルアップした。私のもう一台の愛機KP-1100に比して、GT-2000Lはピラミッドバランスであり、低域は厚く、聴きやすさや安定感では勝っている。しかしながら、切れがいまいちで、音の角が甘口だった。フォノケーブルのHLP化によってある程度の改善が得られたが、内部配線のオーグライン化によって、音の粒立ちが増し、シャープで切れが良くなった。KP-1100の苦労の甲斐があったというものだ。
なお、私はレコード盤に関して、マニア受けする高音質盤を有しているわけではない。チックコリアなどのアコースティック系ジャズ、フュージョン、エレクトロニカに偏ったリスニングなのだ。趣味だから、自分が好きな音楽に傾倒するのは当たり前である。こういうサイトをやっている以上は、もう少しソフト面を充実させたいと、常々思っているのだが。
